带式混合器（亦称带式搅拌器）是一种常用于混合不同类型颗粒物料的机械设备，广泛应用于食品加工、制药、化工、农业、化妆品、塑料等多个行业。

这种设备通常由一个 U 形槽和一根沿其长度方向布置的旋转中心轴构成。中心轴上安装有螺旋带状叶片，用以驱动物料产生混合运动。带式混合器内的混合是一个复杂的物理过程，受到多种因素影响，包括颗粒与壁面之间的材料和接触属性、槽内装填水平以及叶片转速等。此外，带状叶片的结构设计对混合方式及混合效率也有显著影响。常见的一种结构为双螺旋带混合器，其中采用两种不同直径的螺旋带，内外螺旋带的旋向通常相反，可推动颗粒在轴向上朝不同方向运动，从而增强轴向混合效果。

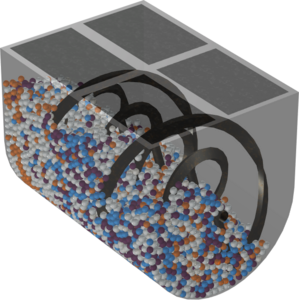

本例使用“颗粒流”接口，模拟两种颗粒在 U 形槽中的装填过程，以及随后在带状叶片旋转驱动下的混合行为，其中还展示了如何使用边框特征，以避免可能影响“颗粒流”接口计算性能的不利因素。通过计算 Kramer 混合指数，可定量评估整体混合程度，并提供了用于衡量轴向混合效果的附加指标。
