周期性流场中的太阳能电池板
Application ID: 12205
此模型分析了太阳能电池板周围的强风，以及由风载荷引起的相应结构位移。太阳能电池板为相同面板等距排列的阵列，因而在流动方向施加了周期性流动条件。

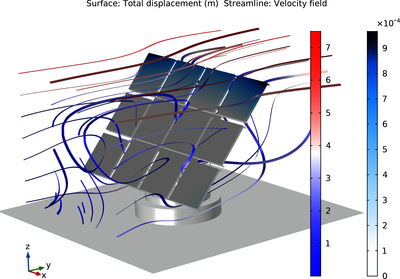

模型绘制了自由流速为 25 m/s（Re = 6.6x106）的流场，并计算了产生的结构应力和位移。
模型采用两个不同的研究：首先使用湍流，k-ε 物理场接口求解太阳能电池板周围的湍流；然后使用固体力学 物理场接口求解结构应力和位移，并使用流-固耦合，固定几何 多物理耦合节点将流体流动边界载荷从流体域耦合到固体域。这是一个单向流-固耦合分析。
案例中展示的此类问题通常可通过以下产品建模:
您可能需要以下相关模块才能创建并运行这个模型，包括：
- COMSOL Multiphysics® 和
- 结构力学模块 和
- 以下模块之一： CFD 模块, 或 传热模块
建模所需的 COMSOL® 产品组合取决于多种因素，包括边界条件、材料属性、物理场接口及零件库，等等。不同模块可能具有相同的特定功能，详情可以查阅技术规格表，推荐您通过免费的试用许可证来确定满足您的建模需求的正确产品组合。如有任何疑问，欢迎咨询 COMSOL 销售和技术支持团队，我们会为您提供满意的答复。
