加热电路

Application ID: 465


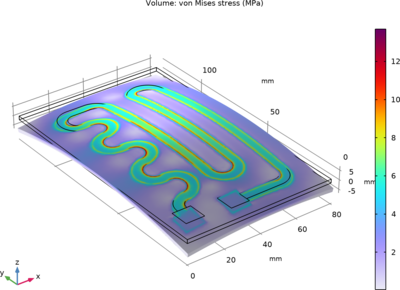

小型加热电路有着广泛应用,例如,在制造过程中加热反应流体。该教学案例中的器件由沉积在玻璃板上的电阻层组成,向电路施加电压时,电阻层引起焦耳热,导致结构变形,电阻层的属性决定了产生的热量。

该多物理场示例模拟加热电路装置的电热产生、传热以及机械应力和变形。模型将固体传热 接口与电流,壳固体力学 接口结合使用。基于几何模型和这些物理场接口,刚体运动抑制 条件会自动应用于一组合适的约束。

案例中展示的此类问题通常可通过以下产品建模:

传热模块 结构力学模块
