使用开口谐振环的陷波滤波器

Application ID: 18835


开口谐振环 (SRR) 具有可抑制特定范围频率的带阻频率响应,这种 SRR 结构常被用作谐振器本身,并可以进行周期性地组合,用于构建人工元材料。

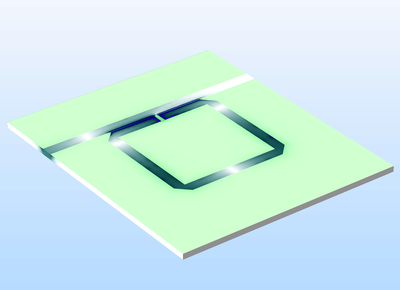

在此模型中,介质基板上的印刷 SRR 耦合到微带线,整个电路相当于一个陷波(带阻)滤波器,可用于阻挡特定的信号频率范围。

模型操作说明通过使用数字端口(包含“作为 TEM 场分析”选项)指导您将任意形状设置为支持(准)TEM 模式的端口。

案例中展示的此类问题通常可通过以下产品建模:
