三缸往复式发动机

Application ID: 14009

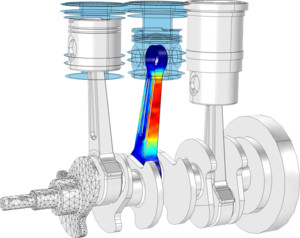

本例阐述了三缸往复式发动机的建模过程。在模型的第一部分,使用热动力学分析计算了气缸压力随曲轴旋转的变化情况。在模型的第二部分,使用前面生成的压力数据执行了柔性多体动力学分析,得到曲轴的角速度、发动机的功率输出以及柔性连杆中的应力。除了一个连杆,发动机中的其他部件都假定为刚体。不同部件之间采用铰接关节和棱柱关节进行建模。

案例中展示的此类问题通常可通过以下产品建模:

多体动力学模块
