非线性磁致伸缩换能器

Application ID: 6063


磁致伸缩换能器用于声呐、声学装置、主动振动、位置控制和燃油喷射系统。

换能器有一个钢壳,内部封装了驱动线圈。磁致伸缩材料置于磁芯中,当电流通过驱动线圈产生磁场时,磁致伸缩材料用作执行器。

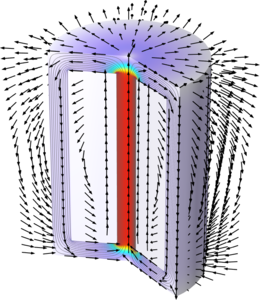

磁致伸缩材料在磁场作用下表现出自由应变。在这个二维轴对称模型中,磁致伸缩和磁场之间的非线性关系通过非线性本构关系实现。非线性 B-H 曲线还用于反映实际磁性。还模拟了磁致伸缩材料与由磁钢制成的换能器之间的相互作用。

磁致伸缩还取决于磁致伸缩材料中的应力。模型分析材料受到充分预应力作用以获得最大磁致伸缩程度的情况,可用于材料处于等应力状态的情况。为了对任何特定应力状态下的特性进行建模,必须使用给定应力下获得的材料的相应 B-H 曲线。
